    球罐雷達液位計的安裝
    發布時間:2021-09-01 07:32:22

    為了實現對球罐液位的高精度、無故障測量,雷達液位計在球罐上的正確安裝極為關鍵。以JKRD型長喇叭型球罐專用天線為例。

    1、導波管的安裝

    導波管宜選用不銹鋼材質,規格與雷達喇叭口尺寸要符合,一般有三種規格的導波管:ID=100mm;10.16cm. SCH10;10.16cm.SCH40。導波管垂直度必須在±0.5°范圍內,法蘭水平度必須在±1°范圍內。導波管應開一定數量的平衡孔,孔徑應當為20mm。導波管上的所有開孔必須沿著管道單側直線分布。導波管內壁應保證光滑,不應有殘留的焊渣和未處理的毛刺。

    2、參考針的安裝

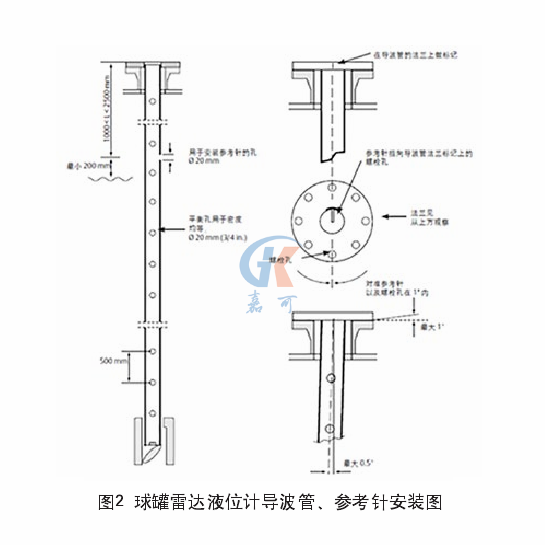

    參考針可在帶在線進行雷達液位計的測量精度校驗。它安裝在導波管一個與其他平衡孔成90°的開孔上。參考針應當位于法蘭下1000mm至2500mm的位置,法蘭以下1200mm處最佳。在參考針與液體最高液位之間應至少有200mm的距離。參考針必須與導波管法蘭上的螺栓孔對準,雷達液位計正確校準。球罐雷達液位計導波管、參考針安裝圖如圖2所示。


    3、反射板的安裝

    反射板可采用焊接、栓接、鉚接在導波管的下端。如配有參考環,則集成為一體安裝,參考環用于當儲罐為空時在安裝階段對液位計進行校準。

    4、雷達液位計的通訊系統

    雷達液位計能夠提供支持HART協議的4~20mA的模擬量信號,也可以現場總線的方式傳輸。雷達液位計的通訊單元作為一個網關,基于OPC服務器模式,可將雷達液位計數據從通訊單元通訊到OPC服務器,再由客戶端進行信號傳輸。

    由于雷達液位計能夠支持現場總線傳輸協議,所有雷達液位計的信息都可實現傳輸,所以可為大型罐區建立一套完整的液位系統。每臺雷達液位計采用總線傳輸?shù)姆绞脚c安裝在機柜間內的通訊單元將數據上傳,再從通訊單元以RS-485總線的形式傳至操作系統進行通訊,通過上位機實現對液位、各點溫度、平均溫度、密度、壓力等信號的集中監視。
