便攜式可燃氣體檢測儀系統以MQ-2氣體傳感器和STC89C52RC主控芯片為核心設計家用燃氣報警器裝置。通過單片機控制系統各個模塊，實現了對可燃氣體的檢測、報警以及智能化處理的功能。本次設計的便攜式可燃氣體檢測儀不僅能時刻監測周圍環境中的燃氣濃度情況，還可以在發生意外危險事情時自動報警，即當氣體濃度達到預設值時，可以自動開啟排風系統，同時通過GSM模塊發送短信及時通知用戶。總體設計思路旨在實現低成本，高可靠性和穩定性。

基于以上設計思路，本設計主要采用MQ-2氣體傳感器檢測燃氣管道周圍的燃氣濃度，并由主控芯片MCU進行控制。該設計主要由四大部分組成：一是傳感器，能夠?qū)崟r檢測周圍環境的燃氣濃度；二是主控芯片，能夠?qū)θ細庑盘栠M行數據處理和其他模塊的功能控制；三是報警裝置，根據主控芯片發出的信號采取相應的報警措施；四是智能化處理裝置，報警的同時風扇啟動并發送短消息及時通知用戶做出緊急處理。

因此本次設計是基于單片機STC89C52RC的便攜式可燃氣體檢測儀，通過MQ-2氣體傳感器對周遭燃氣氣體信號進行采集，其產生的電壓信號傳送到ADC0832芯片進行模數轉換后，產生對應的數字信號經過轉換芯片的輸出通道D0、DI傳送到主控芯片的串口，主控芯片將接收到的數字信號通過LCD屏實時顯示，并對信號進行處理與比較，判斷是否報警，通過設置聲光報警裝置以及通風裝置，當發生燃氣泄漏，同時其泄漏的濃度超過預設值之后，則自動連接并打開。

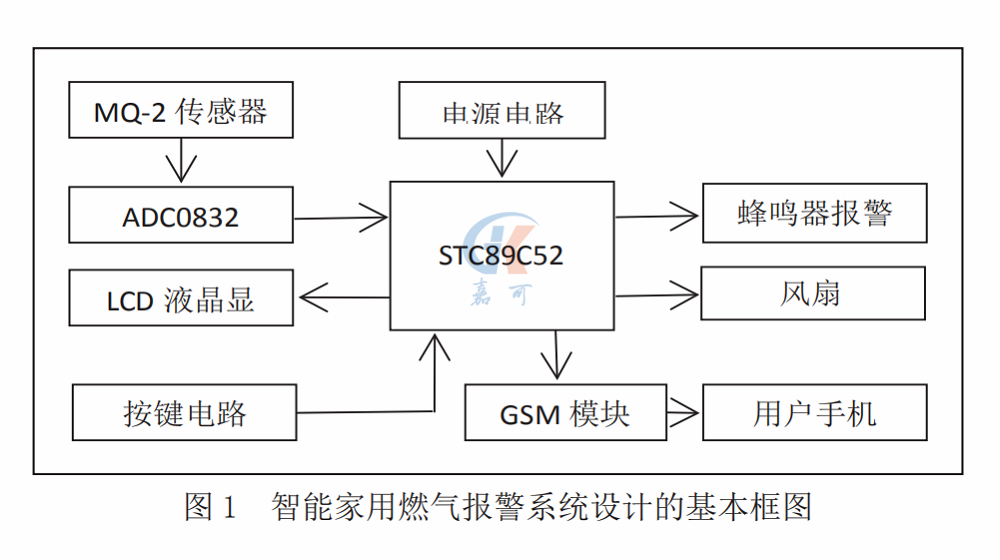

此外，由于一般家庭中所使用煙霧報警器，大多數都通過蜂鳴器來實現報警，然而采用這種方法的缺陷在于，當家中沒有人在的情況時，無法做到時時提醒，存在一定的安全隱患，因此針對這種問題，本次設計增加了GSM模塊。隨著智能化時代的到來，手機已經成為我們不可或缺的信息獲取的手段。因此我們可以通過手機來獲取室內家庭的燃氣濃度，并且可以通過CPU對數據進行進一步的分析，如果傳感器所反饋回的燃氣濃度超過安全值時，我們便可以設置單片機使其控制GSM模塊向預設的手機號發送報警，這樣就可以及時的告訴使用者盡快采取措施，可以更加快捷，更加安全的傳遞這一消息，以便控制險情。即通過GSM模塊實現短消息發送，及時通知用戶以便做出進一步緊急措施。硬件電路框圖如圖1所示。本次設計可以具體實現功能如下：（1）準確測量廚房周圍環境中的燃氣濃度；（2）系統各個模塊的功能控制；（3）對傳感器電路、轉換電路以及基本報警電路的控制；（4）主控芯片編程語言的調試與正常運行；（5）GSM模塊的短消息發送。
