    儲罐中的導波雷達液位計,如何安裝?
    發布時間:2022-02-24 08:38:33

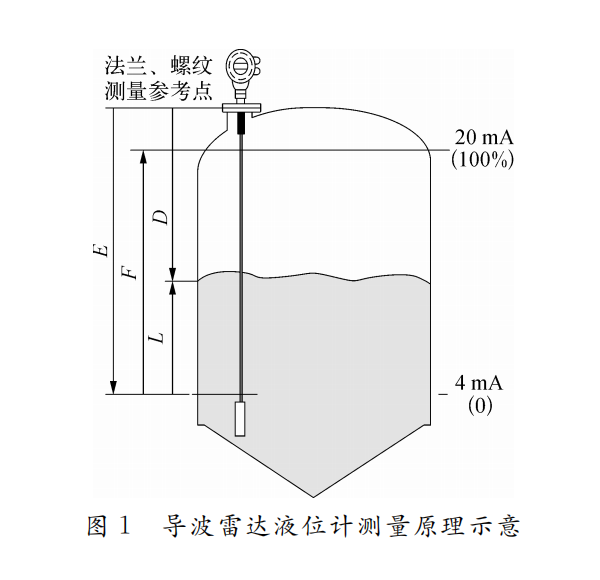

    導波雷達液位計采用時域反射原理(TDR)進行測量。其工作原理是:電子單元發射低功率、納秒級電磁波脈沖,通過浸入工藝介質的導波桿(纜)傳輸,當接觸被測介質時,產生反射信號,由電子部件接收,根據行程時間原理計算發射到接收的間隔時間,轉換為被測介質的距離。簡單來說,導波雷達液位計的工作方式就是發射—反射—接收,測量原理如圖1所示。


    導波雷達液位計過程連接形式靈活,工程中普遍采用法蘭或螺紋安裝在設備頂部,且導波桿(纜)垂直位于儲罐中,也可以安裝在設備旁通管內。變送器可沿水平方向360°旋轉,便于電纜線連接和查看表頭顯示。根據介質特點,選擇合理的安裝位置,避免影響測量效果。

    對于硬桿類導波雷達液位計,導波桿垂直插入液體介質,穩定導波桿,如果導波桿在工作期間受介質波動,可能發生移動,范圍在0.3m 內,可將導波桿固定。導波桿與容器底部需有間隙,間隙至少為5mm。導波桿不得接觸設備管嘴,需有足夠的安裝空間即可。而對于軟纜類導波雷達液位計,導波纜桿必須接觸介質,穩定導波纜將其引向容器底部,使用重錘或弓形夾方式固定。若金屬容器壁光滑,導波雷達與設備內壁之間的水平距離最小間隙為100mm,若是容器存在干擾物其最小間隙則更大,以制造商資料為準。

    導波雷達液位計既可用在幾何尺寸狹小的容器中,也可用在旁通管和各種尺寸的儲罐中,非常適合臥罐和其他小型儲罐。也是安裝空間有限的地下儲罐的理想選擇。
