電磁流量計的接地很重要，因為電磁流量計的感應信號電壓很小，所以流量計必須有良好的接地。一般流量計都配有接地環是為了通過液體接觸建立液體接地，而且也起到保護內襯的作用。流量計可通過使用無內襯導電的管道法蘭、接地環或接地電極實現接地。對于不同材質的管道，電磁流量計的接地方式也不一樣。

1、安裝在金屬管道上

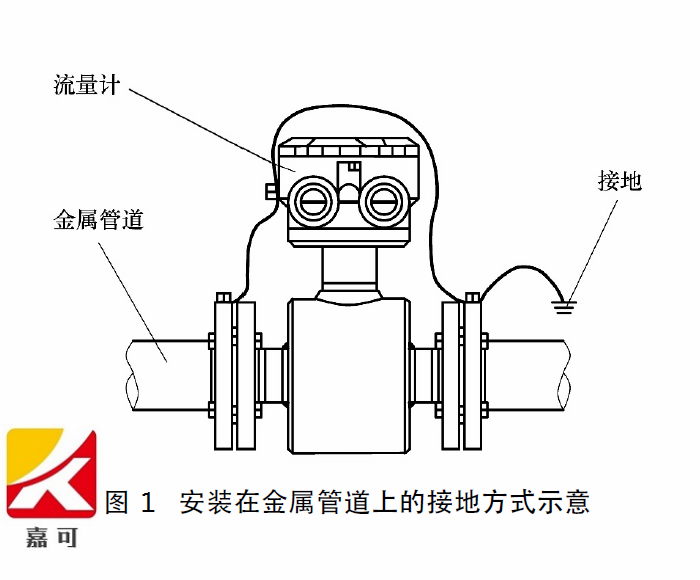

電磁流量計安裝在金屬管道上，安裝時將金屬管道與電磁流量計相連接，接地線再接入接地網，如圖 1所示。

2、安裝在非金屬管道上襯里管道的接地方式主要有以下三種。

a.采用接地環

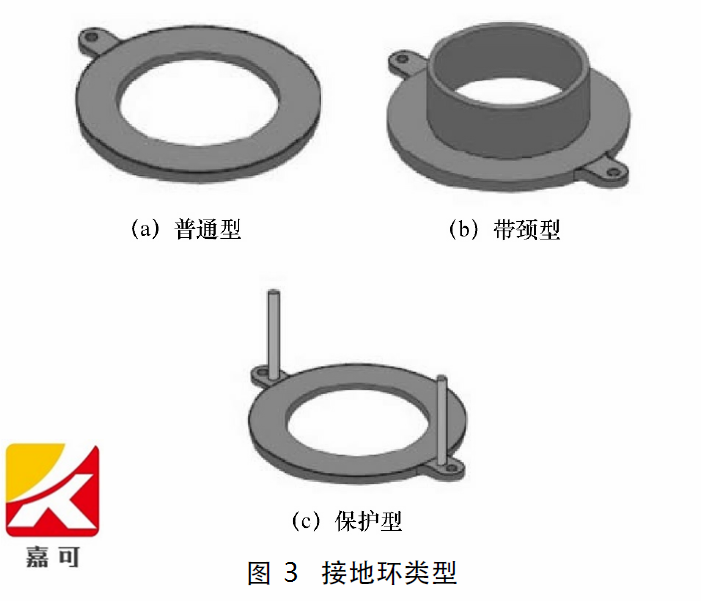

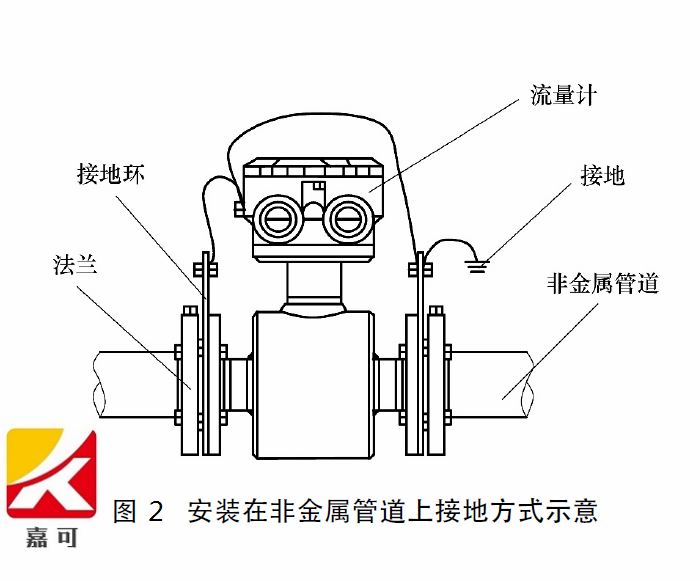

在有襯里的測量管兩端法蘭上，加裝接地環( 或稱“接液環”) ，如圖2所示。裝接地環是為了可靠地、穩定地將導電液體作為差動電勢信號的基準點與轉換器的信號連接起來，與液體之間形成相近或大致相等的電位。接地環材質一般和電極材質一致或相仿，保證耐腐蝕性。接地環形式多樣，主要類型有三種，如圖3所示，普通接地環類似一個帶柄的孔板; 保護型接地環固定在法蘭上，保護法蘭面襯里不受損傷; 若介質磨損性較強，應選用帶頸保護環保護襯里。

b.采用接地電極( 三電極)

在某些腐蝕性較強的場所，電磁流量計的電極材質使用鉭、鈦、鉑金等貴重金屬。若使用接地環方式接地，由于一般要求接地環材質和電極的相同，因此從成本上來說很不經濟。為了節省費用，電磁流量計接地采用三電極方式，即在傳感器測量管與測量電極成垂直的最低點，另外加一個電極( 和測量電極材質、大小均相同) ，以起到接地效果。

3．虛擬接地

隨著技術的發展，近些年一種新的接地技術———虛擬接地被應用到電磁流量計上。通過提供流量轉換器輸入放大器和電路中的光電耦合器的隔離，使測量電路在液體的電勢浮動，只有當流經流量傳感器時，導電液體的流速產生感應電壓。這種轉換器信號的特殊處理允許流量計傳感器接地即可滿足其正常工作，減少了安裝，也免去了額外增加接地環或第三電極的成本。

只要選擇合適的電極材質和測量管襯里材質，電磁流量計就可以適應各種腐蝕性介質。目前各電磁流量計廠商都會提供自家產品對應的耐腐蝕材質選擇表，在設計選型中，除了根據介質特性先行選擇對應的電極和襯里材質外，也需要根據各家電磁流量計的特點確定其方案。同時安裝時要根據實際情況采取不同的接地方式，以保證電磁流量計穩定地工作。
