    渦街流量計在貿易結算蒸汽流量計量中的應用
    發布時間:2019-11-20 08:47:25

    流量計作為貿易結算的重要參數,流量計量的精度關系到供用雙方的經濟利益。各類流量計量儀表都有各自的優缺點,適用的范圍,在選型過程中要揚長避短,選擇合適的流量計。首先作為貿易結算的流量計量儀表,應滿足符合國家經委關于印發“企業能源計量器具配備和管理通則(試行)”的通知,用于包括過熱蒸汽和飽和蒸汽的蒸汽計量,精度應高于±2.5%。其次,根據供熱蒸汽介質溫度一般為200~250度,低壓蒸汽的特點,剔除顯然不合適的方法和儀表,本文對熱網工程中應用較廣泛的渦街流量計進行分析。

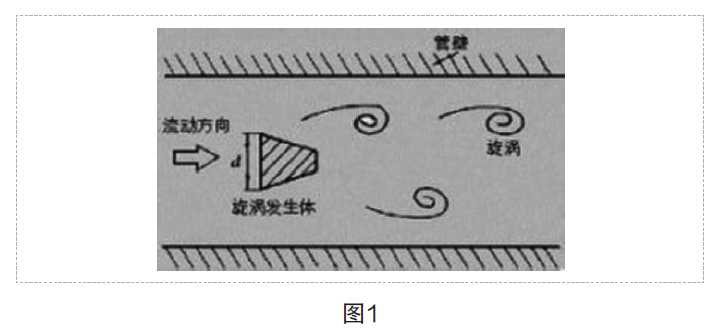

    渦街流量計的工作原理是當流體通過旋渦發生體時,將在其后兩側產生交替旋渦,旋渦的頻率f與流經旋渦發生體的流速V成正比,測得頻率f,可以得到流體流量。蒸汽在旋渦發生體上會在較寬的雷諾數范圍內產生穩定、可靠的旋渦,信噪比高,易于檢測。


    渦街流量計在蒸汽計量中的優點在于:

    (1)無可動部件,可靠性好。

    (2)結構簡單、牢固,變送器一體化生成,安裝、維修簡便。

    (3)較寬的1:10量程比,精度可達到±1~2%,壓力損失小。

    (4)價位適中,性價比高。

    渦街流量計在蒸汽計量中的缺點在于:

    (1)旋渦發生頻率受流速分布及旋渦的影響,因此上游有10D以上的直管段。如果縮徑,則可以改善流場,利于渦街信號穩定,減少直管段安裝要求。

    (2)傳感器的接線位置要遠離電噪聲,如大功率變壓器、電動機和電源等。安裝時要考慮電磁干擾。

    (3)廠家一般生產渦街流量計口徑<=DN300。

    (4)大口徑的插入式渦街的探頭容易產生振動,信號不穩定,不建議使用。

    (5)當蒸汽溫度高于300度的時候,傳感器與轉換器宜采用分離安裝方式,以免長期高溫影響儀表可靠性和使用壽命。

    熱網工程中輸送介質蒸汽的密度隨著溫度、壓力變化而變化,從而導致流量發生變化,需要測量管網上溫度、壓力對流量進行補償或修正。飽和蒸汽的溫度與壓力之間有著嚴格的一一對應關系,可選擇溫度補償或壓力補償修正流量。溫度壓力補償蒸汽流量時,一種是通過分別安裝溫度、壓力儀表和智能流量積算儀與渦街流量計組合實現流量在線溫壓補償,第二種是通過溫壓補償型渦街流量計來實現。

    總體來說,渦街流量計作為熱網工程中蒸汽計量的儀表是合適的,在目前工程項目中應用廣泛,市場應用有較大的潛力。
